MES系統LED電子看板在整個項目實施中的作用

LED電子看板系統是采用一種由LED點陣模塊和數碼管組合而成的新型電子化看板。

LED電子看板系統組成包括：

1)看板顯示終端(LED顯示屏，數碼顯示屏，全點陣顯示屏，LCD液晶屏，平板電視等)

2)看板數據采集終端，主要用于收集現場的數據(包括光電、按鈕、收集器、條碼等現場的裝置)

3)液晶看板管理軟件，主要用于發布看板信息，設置看板參數及其它有關電子看板系統的一切內容及數據。

一、LED電子看板系統主要功能：

1、數據顯示功能(內容多樣可顯示文字、英文、數字、圖片、視頻)

2、數據輸入功能(電腦、遙控器、小鍵盤、ERP、MES、office)

3、自動計數功能(可通過人工計數器、光電裝置、條形碼等掃描設備采集數據)

4、達成率=實際/目標*100%,自動計算;

5、不良率=不良/實際*100%,自動計算;

6、目標量可遙控設置的節拍時間自動遞增，節拍時間自動計算出當天應生產產量

7、設置上下班時間段(設置不同的上下班時間段，自動運行)

8、實時時鐘功能;連接電腦，RS485通訊

9、可無線發收數據，可實現顯示多個工位產量信息

10、看板數據一鍵清零

11、斷電數據保護

LED電子看板系統多種計數方式：

(可通過計數按鈕、腳踏開關，行程開關，光電傳感器;紅外掃描槍;繼電器常開信號;PLC輸出;電腦串口數據發送等;)

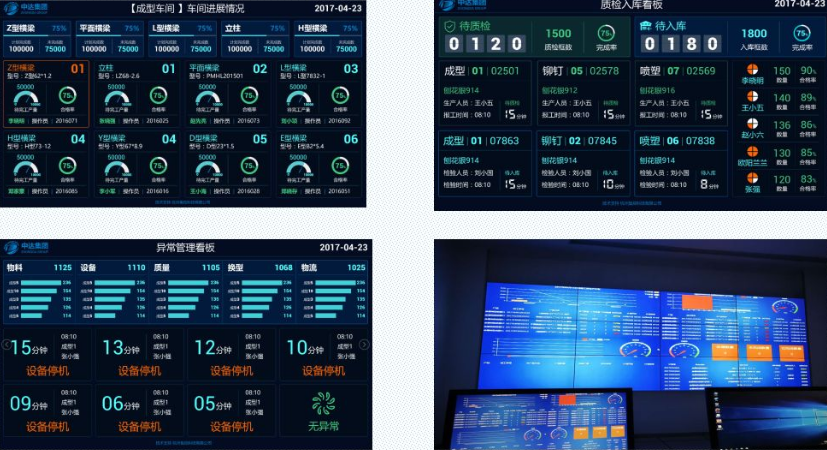

連接PC上位機LED電子看板系統

可以通過人機界面，顯示LED看板的內容，可以發布緊急通知，可以瀏覽，保存，修改，刪除記錄;

可以導出記錄excel表格形式

例1： 通信方式PLC

A、看板與PLC的通信方式采用RS485通信方式;

B、看板通過標準三凌PLC(Q系列)協議主動訪問PLC，從而讀取實生產產量和就生產產量節拍、生產效率(差異)等數據信號;

C、看板內容與PLC保持實時更新。

LED電子看板系統警燈報警功能

G1、當“實際產量”大于或者等于“正常產量”時亮綠燈

G2、當“實際產量”小于“正常產量”時亮紅燈

作為生產制造中“精益生產”的主要內容，能夠提高車間生產過程控制能力，對MES的構建以及整個車間作業流程的優化均具有很大的作用。

MES電子看板幫助企業生產實現了可視化管理，將原來不可視的內容可視化。通過看板管理還能夠提高制造效率、設備效率和產品的品質，使得庫存、生產、品質和機臺等設備的運轉狀況，處于可控的狀態。各部門和生產環節的緊密合作，可視化管理、精細化管理，節省庫存。在發生問題時，可以在第一時間內被感知，相關的人員能夠在第一時間采取措施，減少了企業的響應時間。

對于不同的生產部門，電子看板具有不同的價值。

1、管理層在電子看板的幫助下，能夠隨時隨地的掌握現場的生產狀況；

2、生產部門可以了解產品所在環節的生產作業情況和前后工序的生產狀況，使得生產能夠按照節拍進行生產，提高企業的生產效率；

3、設備維護部門可以及時的掌握設備運轉狀況和整體的效率，在設備出現故障時，能夠第一時間發現問題機器的所在位置；

4、品保部門主要是對生產線的產品質量進行把控，對良品率、缺陷分析和異常工序進行分析，并加以改善；

5、原料庫和運輸部門在了解線上用料情況后，可以及時的補料，避免缺料情況發生。

電子看板實現了企業生產的進度實時監控、現場拉式生產、生產節拍平衡和異常情況的反饋功能。
